POPIS

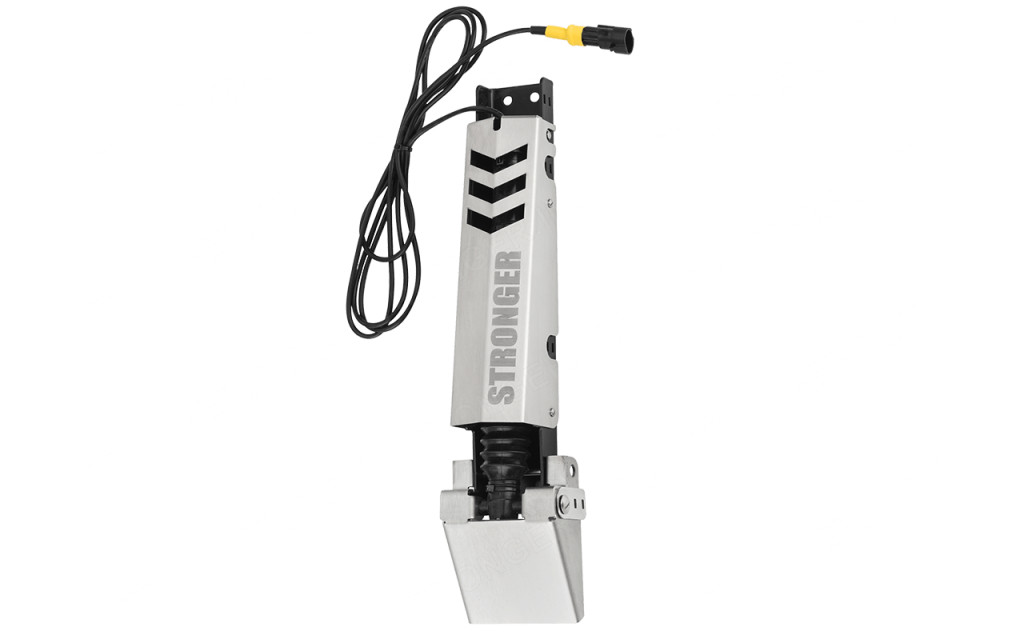

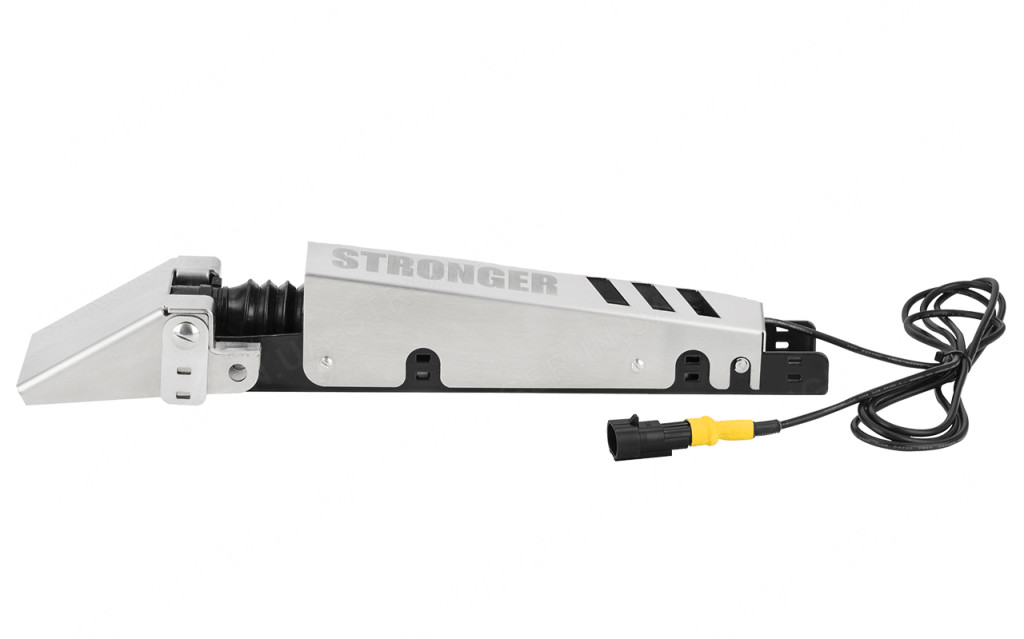

Toto zariadenie je určené na spúšťanie/zdvíhanie snímača rybárskeho radaru a nastavenie správneho uhla sklonu.Pri používaní rybárskeho radaru je presný prenos údajov signálu nevyhnutný, čo však môže byť problematické, ak má záď alebo príď lode rôzne uhly a výšky. Aby sa údaje odrážali správne, snímač musí byť striktne rovnobežný s vodnou hladinou (až po horizont). Preto takmer všetci výrobcovia rybárskych radarov odporúčajú namontovať polohovací snímač. V takom prípade sa odrazený signál dokonale zobrazí na obrazovke zariadenia!
Na obrázku vyššie je znázornená odchýlka zobrazenia obrázku rýb v dôsledku rôzneho uhla sklonu vysielača vyhľadávača rýb. Horné dva obrázky ukazujú nesprávnu polohu snímača, ktorá je možná buď z dôvodu nesprávneho počiatočného nastavenia, alebo z dôvodu pozdĺžneho trimovania na korme alebo na prove (častejšie na korme) lode. Iba ak je snímač umiestnený striktne rovnobežne s horizontom, informácie sa na obrazovke zobrazia zreteľne a bez skreslenia (spodný obrázok).
Preto je veľmi dôležité dosiahnuť správny uhol sklonu snímača!

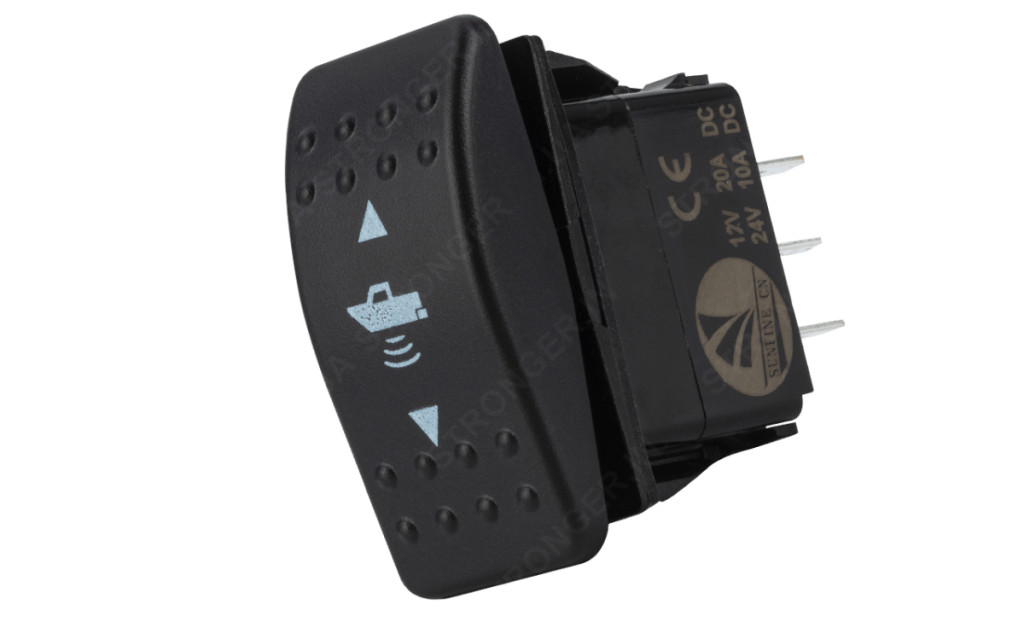

Ovládač snímača je presne navrhnutý tak, aby umožňoval elektronické diaľkové ovládanie uhla sklonu snímača.

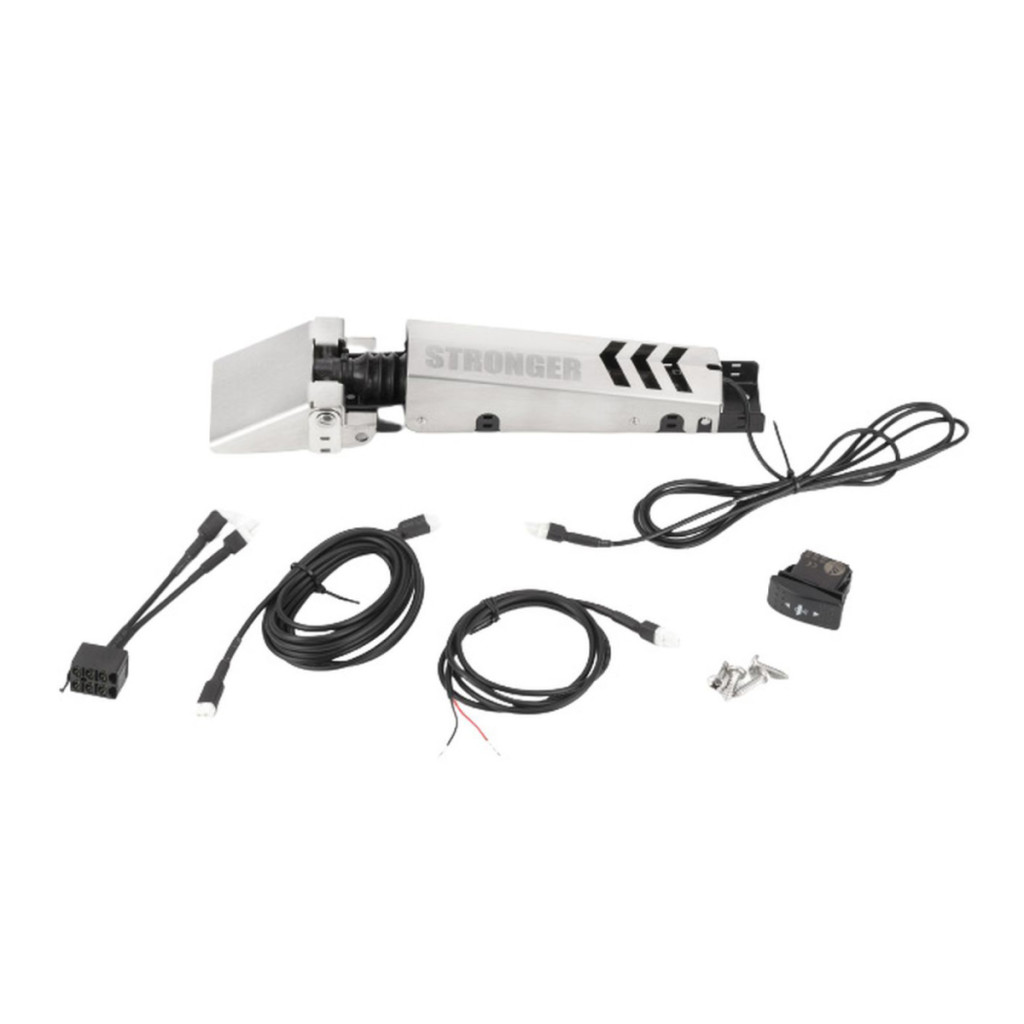

V základnej súprave sa na pripojenie regulátora k ovládaciemu panelu alebo ovládaču diaľkového ovládania používa 2 m kábel. Ak dĺžka pripojenia presahuje 2 m, je potrebné samostatne zakúpiť predlžovací kábel. Jeho dĺžka je 4 metre. V tomto prípade bude celková dĺžka inštalácie 6 metrov. Táto dĺžka postačuje na inštaláciu na ovládací pult takmer každej lode s dĺžkou do 7 metrov, ak je pult nainštalovaný maximálne v strede lode.
Ak máte akékoľvek otázky týkajúce sa produktu, neváhajte nám napísať!
